Sân trạm và nguy cơ xảy ra sự cố, sự cần thiết sử dụng camera nhiệt AI giám sát

Trạm phân phối điện để kết nối tổ máy phát với lưới điện quốc gia nên việc đảm bảo hoạt động liên tục, tin cậy và an toàn luôn được nhà máy đặt lên hàng đầu. Với số lượng thiết bị điện lớn, bao gồm các thanh cái, máy cắt, biến dòng, biến áp, dao cách ly, sứ xuyên máy biến áp và các trụ sứ có nguy cơ xảy ra phóng điện.

Khi một bộ cách điện bị hư hỏng, sự cố có thể gây ra mất điện trên diện rộng. Rất có khả năng sự cố này sẽ ảnh hưởng đến nhiều thành phần trong hệ thống truyền tải, dẫn đến một vấn đề lớn hơn và khó kiểm soát hơn. Việc kiểm tra các nguy cơ hư hỏng tiềm ẩn không phải lúc nào cũng dễ dàng, do các bộ cách điện thường được lắp đặt ở vị trí cao và khó tiếp cận.

Việc giám sát nhiệt độ định kỳ bằng cách kết hợp camera chụp ảnh âm học (acoustic imaging) và camera ảnh nhiệt (thermal imaging) giúp thực hiện cả công tác kiểm tra và chẩn đoán sớm các sự cố sắp xảy ra trước khi chúng phát sinh.

• Với camera âm học, có thể kiểm tra và phát hiện hiện tượng phóng điện cục bộ (partial discharge).
• Với camera ảnh nhiệt, có thể dễ dàng quét và phát hiện sự chênh lệch nhiệt độ và các điểm nóng (hot spots) để xác định khu vực sự cố và chẩn đoán nguyên nhân.

Nhờ đó, bạn sẽ thiết lập môi trường làm việc an toàn hơn, nâng cao độ tin cậy của lưới điện trên toàn hệ thống, và cải thiện mức độ hài lòng của khách hàng thông qua việc đảm bảo nguồn điện được cung cấp liên tục, không bị gián đoạn.

Cùng với yêu cầu phát triển các trạm phân phối tự động không người trực và phát triển công nghệ 4.0 thì nhu cầu giám sát nhiệt độ 24/7 cho trạm phân phối là phương án cấp thiết.

Giải pháp dùng Camera nhiệt AI giám sát trạm phân phối hãng FLIR

Giới thiệu hãng FLIR

Hãng FLIR được thành lập với tên gọi FLIR Systems vào năm 1978, nhằm tiên phong trong việc phát triển các hệ thống ảnh hồng ngoại (ảnh nhiệt) hiệu suất cao, chi phí thấp phục vụ cho các ứng dụng trên không.

Các hệ thống ảnh nhiệt hoạt động bằng cách phát hiện năng lượng hồng ngoại (nhiệt) do con người, vật thể và vật liệu phát ra. Camera hồng ngoại cho phép người vận hành quan sát trong điều kiện hoàn toàn không có ánh sáng, thời tiết bất lợi, cũng như xuyên qua các chất ô nhiễm trong không khí như khói và sương mù.

Các ưu điểm vượt trội của các thế hệ camera hãng Flir

Phần cứng trên các Camera được tích hợp bộ xử lý mạnh mẽ để tự xử lý các tác vụ AI và phân tích thông minh như phân loại đối tượng, tự học mô hình phát hiện bất thường. Ngoài ra có các công nghệ độc quyền nổi bật của hãng như:

• MSX® (Multi-Spectral Dynamic Imaging): Lấy các chi tiết cạnh viền từ camera ánh sáng thường và dập nổi lên hình ảnh nhiệt. Kết quả là bạn có thể đọc được nhãn chữ, số hiệu trên tủ điện hoặc nhận diện vật thể cực kỳ rõ nét trên nền nhiệt.
• VividIR™: Công nghệ xử lý tín hiệu giúp giảm nhiễu, làm cho hình ảnh nhiệt mượt mà và sắc nét hơn, ngay cả với các cảm biến có độ phân giải thấp.
• FLIR Ignite™: Giải pháp đám mây cho phép tự động tải hình ảnh từ camera lên hệ thống để lưu trữ và lập báo cáo ngay lập tức.

Các vị trí cần giám sát trọng yếu (Target Areas)

Với trạm phân phối điện cần tập trung camera vào các điểm nóng sau:

Các đầu cosse, mối nối: Kẹp cực thiết bị trên máy biến áp (MBA), máy cắt, dao cách ly.

Sứ xuyên (Bushings): Giám sát nhiệt độ của các sứ xuyên đầu vào/ra của MBA 220kV để phát hiện hỏng hóc bên trong.

Bộ đổi nấc dưới tải (OLTC): Kiểm tra sự chênh lệch nhiệt độ bất thường giữa thùng dầu chính và thùng dầu bộ đổi nấc.

Chống sét van (LA): Phát hiện dòng rò qua chống sét van dựa trên sự gia tăng nhiệt độ bề mặt.

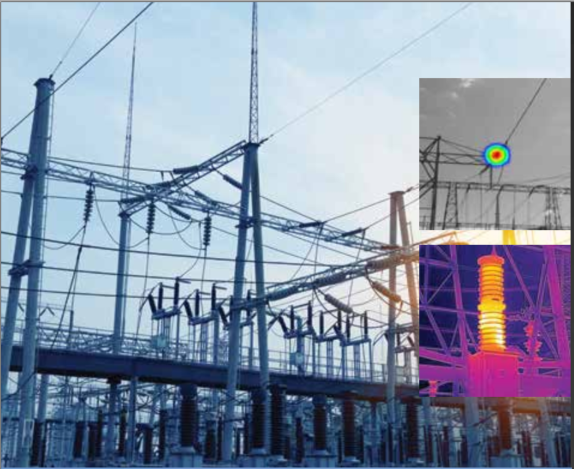

Hình ảnh về giám sát ảnh nhiệt cho các thiết bị tại trạm phân phối 220kV

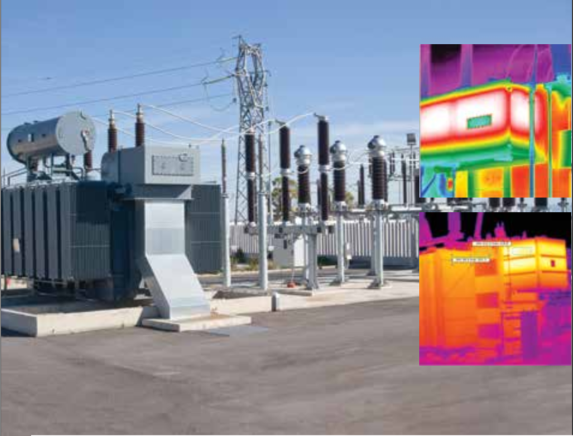

Hình ảnh về giám sát ảnh nhiệt cho các thiết bị tại trạm phân phối 220kV

Phương thức giám sát

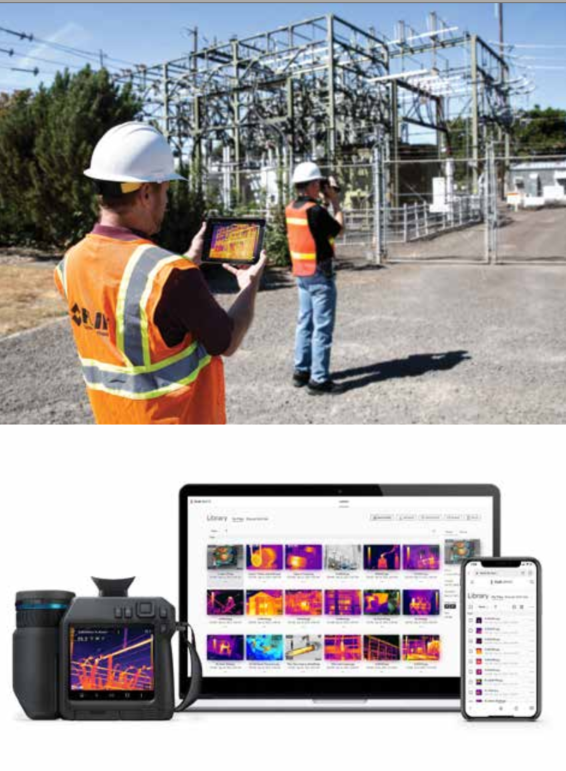

Các sản phẩm Camera nhiệt có thể giám sát theo dõi liên tục (Continuous Temperature Monitoring) các thiết bị của hệ thống trạm phân phối điện cũng như theo dõi định kỳ, đột xuất với sản phẩm Camera cầm tay của hãng Flir vì vậy các kỹ sư, người vận hành sẽ có thể làm việc an toàn, theo dõi hệ thống trực quan, chi tiết và chuyên sâu trên màn hình giám sát, trên Cloud qua các thiết bị IOT từ đó các phần mềm tích hợp trí tuệ nhân tạo AI phân tích, đưa ra các cảnh báo, chẩn đoán và dự đoán các sự cố có thể xảy ra với các thiết bị để kịp thời đưa ra các phương án xử lý kịp thời.

Thiết bị Camera AI giám sát

Hình ảnh màn hình giám sát, phân tích biểu đồ nhiệt
